- 绞盘设计有空载或轻载高速挡,可以极大的提高工作效率;
- 产品结构模块机设计,维修保养方便快捷;
- 弹簧作用多片式摩擦制动器,反应灵敏,制动扭矩大,安全可靠;
- 绞盘可在-41℃到+46℃环境温度下正常工作,具有较强的适候性;
- 安装支架可按用户不同需求设计制造,应用范围广。
性能参数
型号 | HW-200/NH-B | |||
钢丝绳层数 | 1 | 2 | 3 | 4 |
额定工作拉力(Kg) | 20000 | 17400 | 15400 | 13900 |
额定工作速度(m/min) | 3.5 | 4 | 4.5 | 5 |
空载或轻载速度(m/min) | 17.5 | 19.8 | 22 | 24.5 |
每层绳长(m) | 13 | 28 | 44 | 60 |
额定工作压力(MPa) | 17 | |||
系统流量(l/min) | 70 | |||
钢丝绳直径(mm) | ∅22 | |||
减速比 | 84:1 | |||
绞盘净重(Kg) | 430 |
注意事项:
1、建议系统流量大于绞盘额定流量的50%,否则可能会影响绞盘的正常工作;

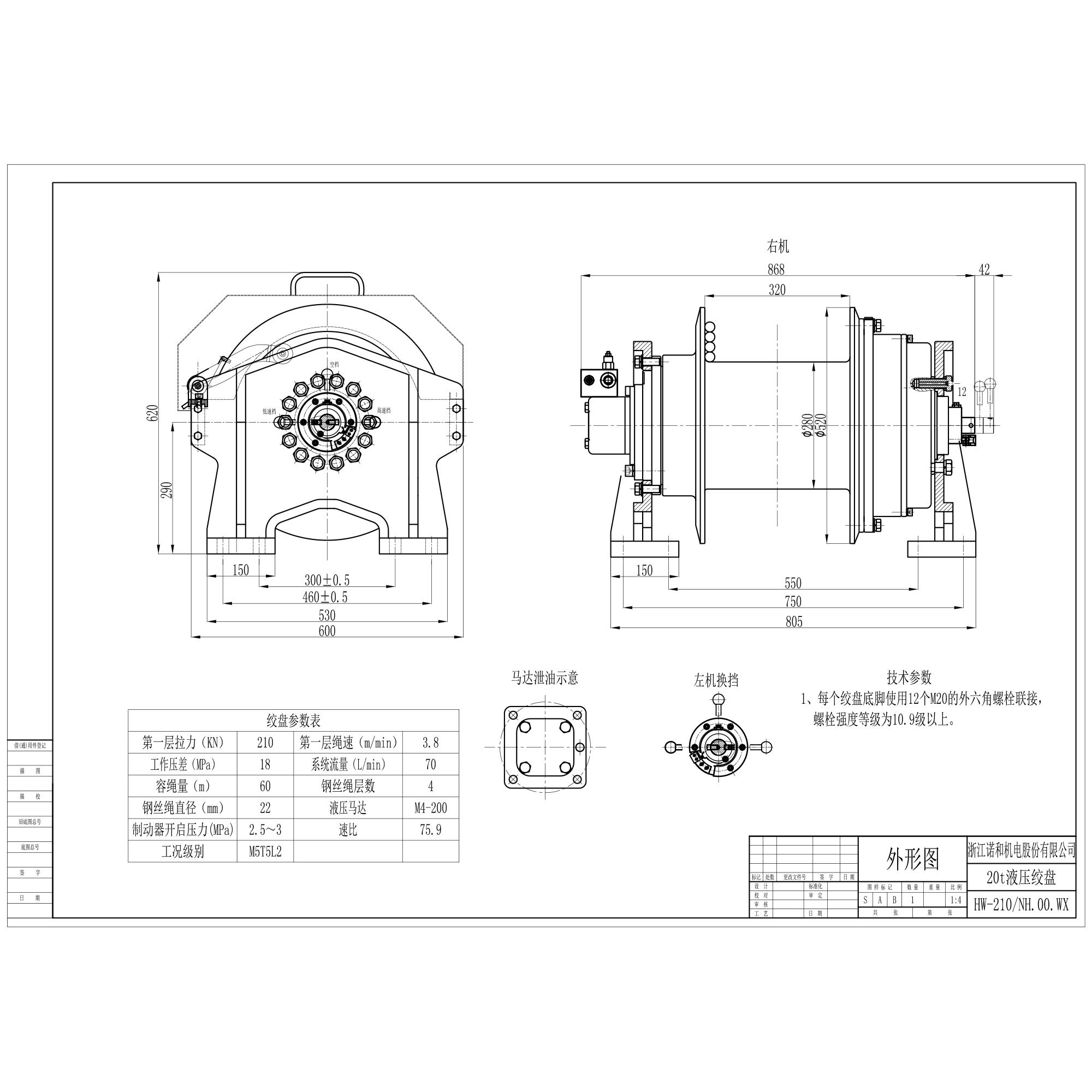

2、绞盘出绳方向如图所示,不可随意改变,如需其他出绳方向,请在选型时说明;
3、系统须配置溢流阀,否则可能会因超载造成人员受伤和设备损坏;
4、绞盘在受力状态时严禁操作离合器;
5、绞盘在高速挡工作时负载不得超过额定负载的10%;
6、绞盘不得当载人工具和垂吊绞盘使用。
