- 液压马达及制动器全内置设计,产品体积小、重量轻;
- 产品结构模块化设计,维修保养方便快捷;
- 弹簧作用多片式摩擦制动器,反应灵敏,制动扭矩大,安全可靠;
- 绞盘可在-41℃到+46℃环境温度下正常工作,具有较强的适候性;
- 安装支架可按用户不同需求设计制造,应用范围广;
- 手动离合与气动离合可选,方便操作;
- 双作用溢流阀保证绞盘在任何工况下都不会超载,确保人员及设备安全。
性能参数

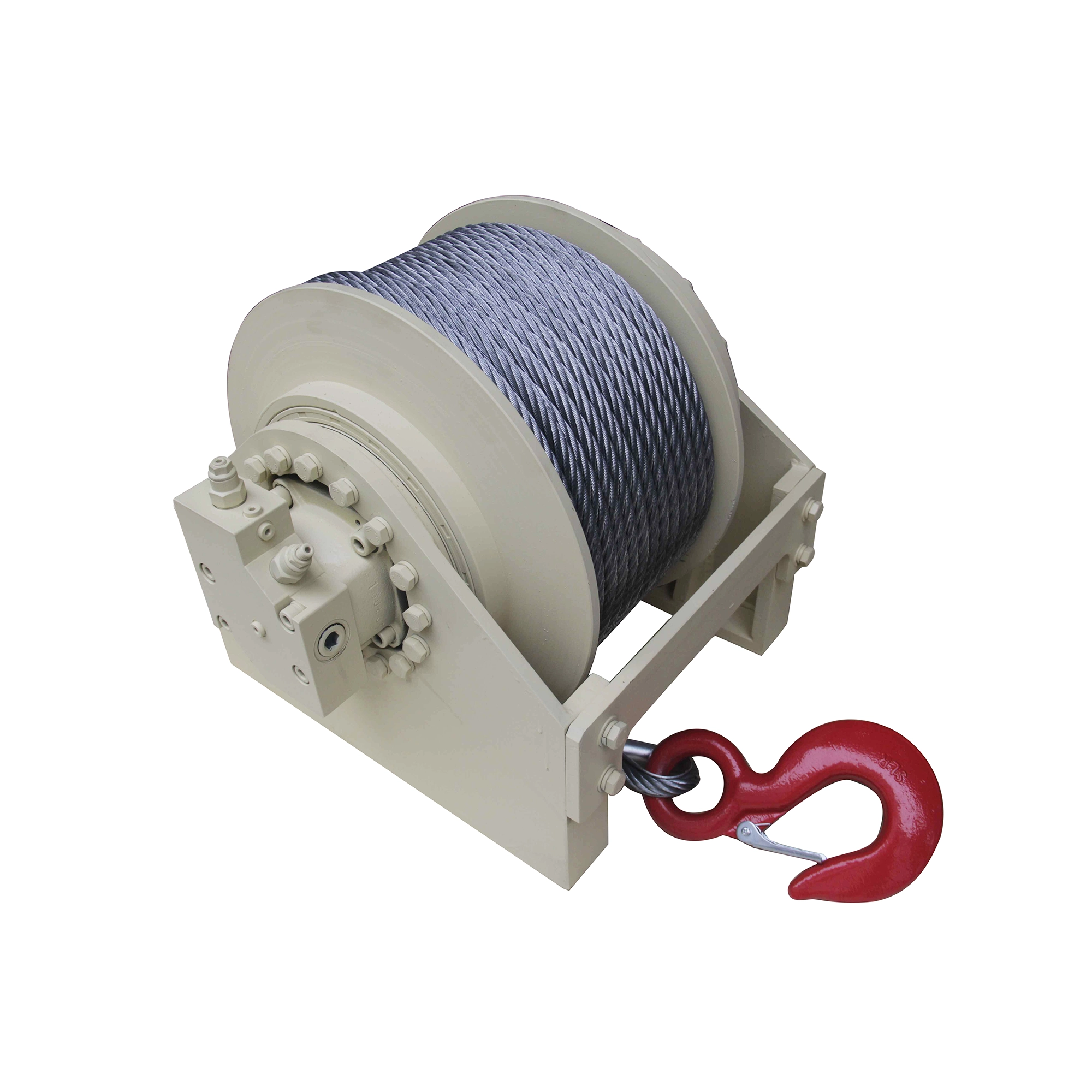

型号 | HW-060/NH-Y | ||||
钢丝绳层数 | 1 | 2 | 3 | 4 | 5 |
额定工作拉力(Kg) | 6000 | 5400 | 4900 | 4500 | 4150 |
额定工作速度(m/min) | 8 | 8.8 | 9.7 | 10.5 | 11.5 |
每层绳长(m) | 5.5 | 18 | 31.5 | 46 | 55 |
系统工作压力(MPa) | 18 | ||||
系统流量(l/min) | 80 | ||||
钢丝绳直径(mm) | ∅14 | ||||
减速比 | 79.4:1 | ||||
绞盘净重(Kg) | 220 |
注意事项:
1、建议系统流量大于绞盘额定流量的50%,否则可能会影响绞盘的正常工作;

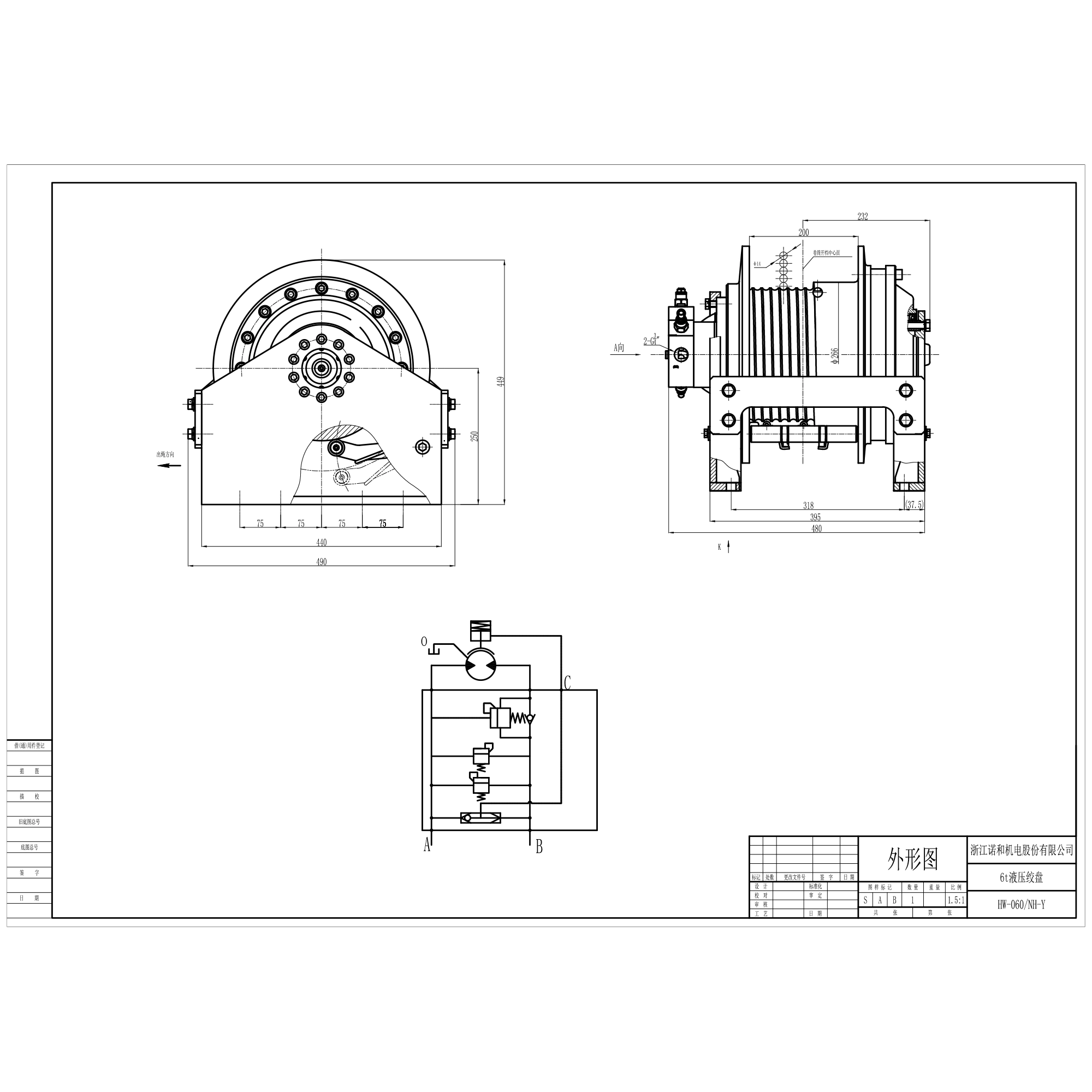

2、绞盘出绳方向如图所示,不可随意改变,如需其他出绳方向,请在选型时说明;
3、绞盘在受力状态时严禁操作离合器;
4、绞盘不得当载人工具和垂吊绞盘使用。
