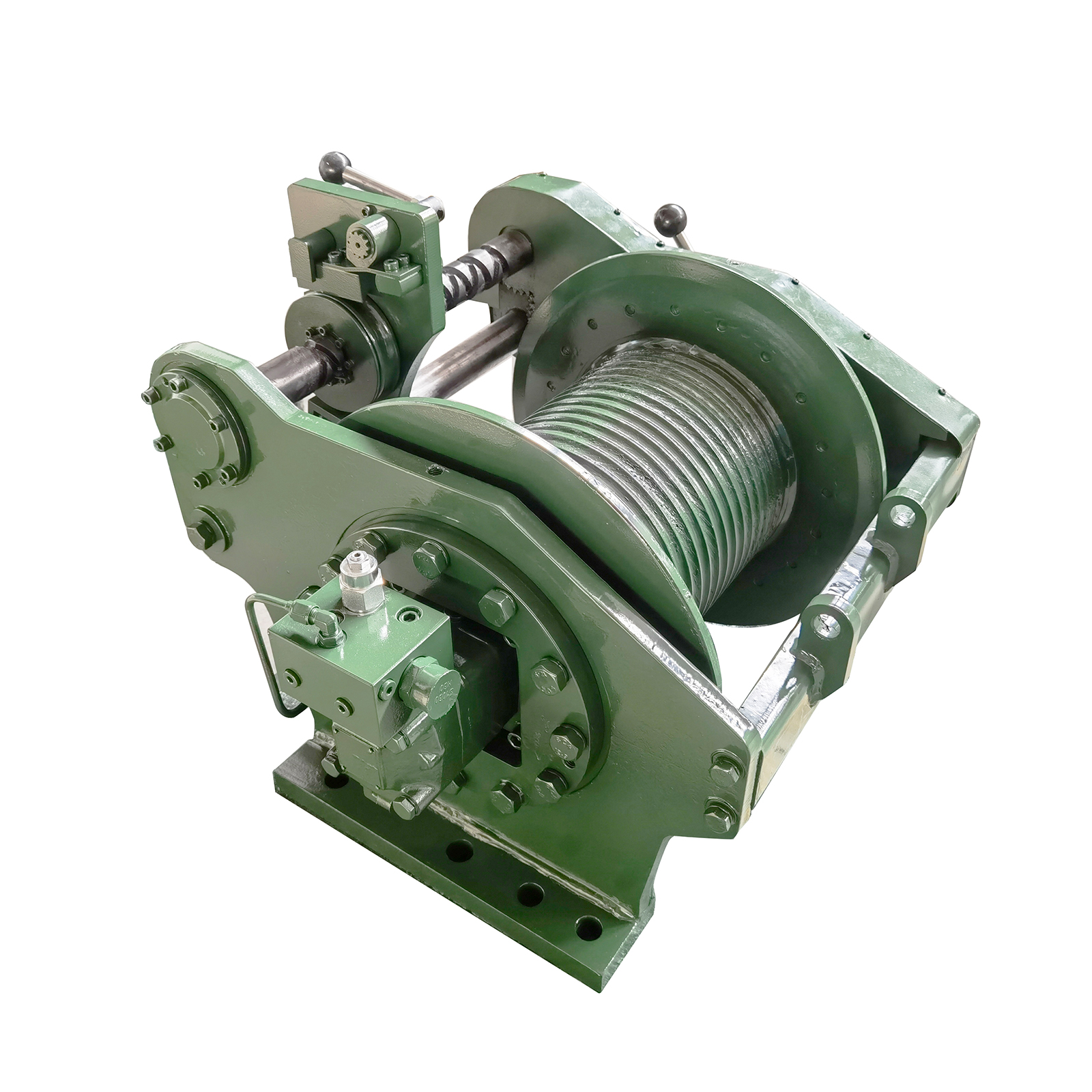

HW-100P-B

产品特点:

  • 液压马达半内置、制动器全内置,产品体积小,重量轻;
  • 产品结构模块化设计,维修保养方便快捷;
  • 弹簧作用多片式摩擦制动器,反应灵敏,制动扭矩大,安全可靠;
  • 绞盘自带排绳机构,钢丝绳缠绕整齐、紧密,延长使用寿命;
  • 绞盘可在-41℃到+46℃环境温度下正常工作,具有较强的适候性;
  • 手动旋转离合机构,操作更加轻松、顺畅,离合可靠;
  • 手动离合和气动离合可选,方便操作。
HW-100-B

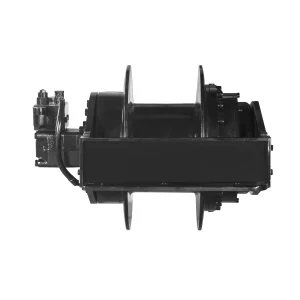

HW-100H-B

性能参数

 型号 HW-100P/NH-B
钢丝绳层数 1 2 3 4 5
额定工作拉力(Kg) 10000 8800 8000 7200 6600
额定工作速度(m/min) 7 7.7 8.6 9.5 10.3
每层绳长(m) 14 30 48 68 90
额定工作压力(MPa) 16
系统流量(l/min) 75
钢丝绳直径(mm) ∅16
减速比 38.6:1
绞盘净重(Kg) 265

注意事项:
1、建议系统流量大于绞盘额定流量的50%,否则可能会影响绞盘的正常使用;
2、系统须配溢流阀,否则可能会因超载导致人员受伤或设备损坏;

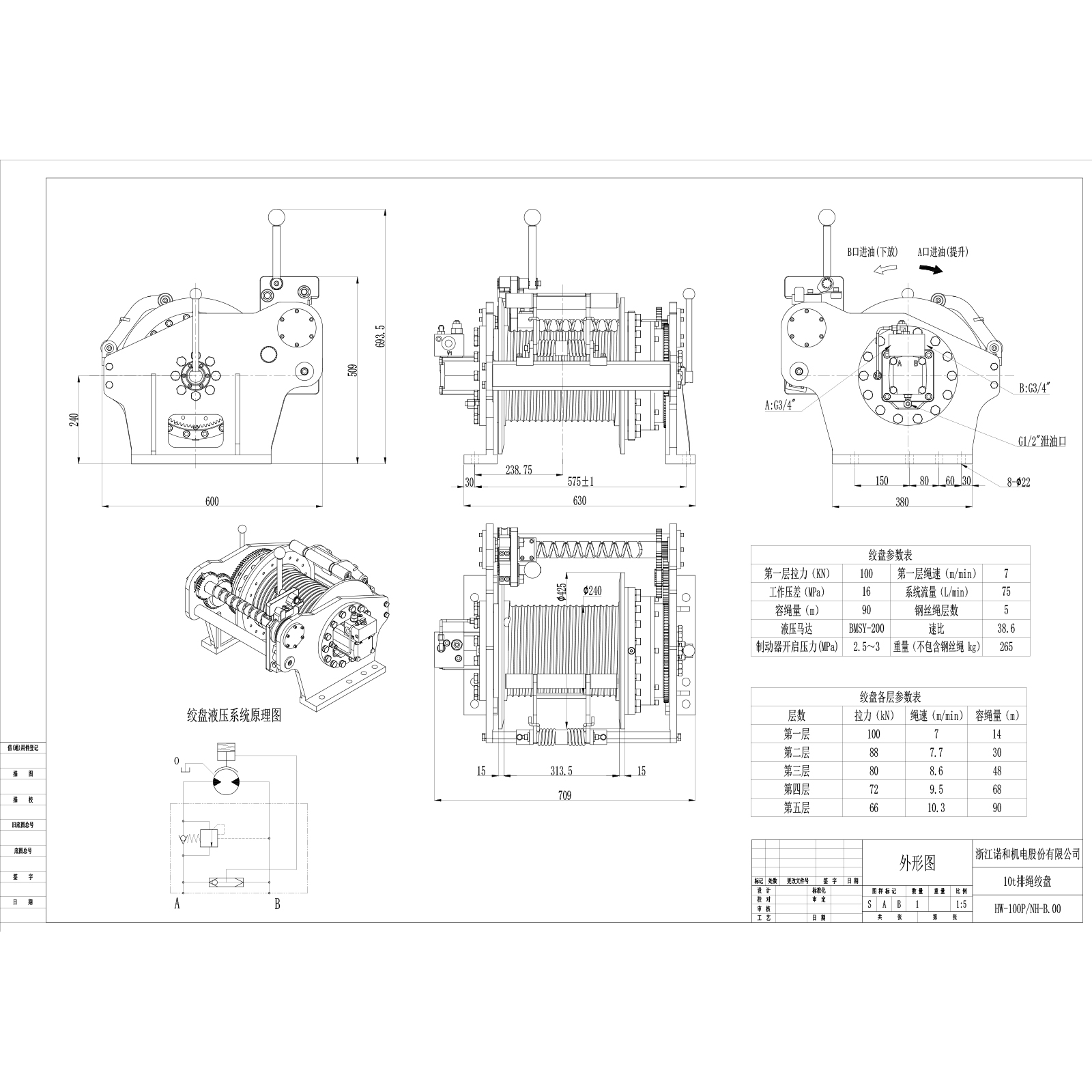

3、绞盘出绳方向如图所示,不可随意改变,如下其它出绳方向,请在选型时说明;
4、绞盘在受力状态下严禁操作离合器;
5、绞盘不得当载人工具和垂吊绞盘使用。
